Mit wie vielen Netzwerken habt ihr euch heute schon verbunden?

Viele verschiedene Arten von Netzwerken

Heimnetzwerke
Firmennetzwerke
W-Lan Netzwerke
etc.

Netzwerkanalyse

mit Wireshark

Netzwerkanalyse

Was passiert im Netzwerk?

mit Wireshark

Daten

Was sind Daten?

"[Daten sind] Messwerte, die im Rahmen von Befragungen, Beobachtungen oder Experimenten erhoben werden"

Statista.de

[Daten sind] elektronisch gespeicherte Zeichen, Angaben und Informationen

Duden

Metadaten

Metadaten

Daten

Metadaten

Daten

Text
• Bild
• Video

Metadaten

Daten

Text
• Bild
• Video

Metadaten

Länge
• Name des Erstellers
• Erstelldatum

Daten

Text
• Bild
• Video

Netzwerk

"In der Informationstechnologie (IT) ist ein Netzwerk ein Zusammenschluss mehrerer Computer oder anderer Geräte wie beispielsweise Smartphones oder IP-Kameras, die untereinander kommunizieren, also Daten austauschen können"

kurthelectronic.de

Aufbau

Es gibt viele verschiedene Netzwerke
komplexer Aufbau von Netzwerken
Bessere Veranschaulichung benötigt

→ Unterteilung in Topologien

Protokolle

🇩🇪 → 🇬🇧

🇩🇪 → ?

💻 → 🖥

💻 → ?

→ Entwicklung von Protokollen

Verschiedene Protokolle für verschiedene Zwecke:

HTTP → HyperText Transfer Protocol
FTP → File Transfer Protocol
SMTP → Simple Mail Transfer Protocol
DNS → Domain Name System

Verschiedene Protokolle für verschiedene Zwecke:

HTTP → Transfer von Websites
FTP → Transfer von Dateien
SMTP → Transfer von Emails
DNS → Transfer von Hostnamen

Weitere Vereinfachung nötig!

OSI-Modell

Anwendungsschicht

Präsentationsschicht

Sitzungsschicht

Transportschicht

Netzwerkschicht

Sicherungsschicht

Bitübertragungsschicht

Anwendungsschicht



                  Hallo
                   Das ist Text, der durch die
                  Anwendungsschicht übertragen wurde.

↓

Hallo

Das ist Text, der durch die Anwendungsschicht übertragen wurde.

Anwendungsschicht

Präsentationsschicht

Sitzungsschicht

Transportschicht

Netzwerkschicht

Sicherungsschicht

Bitübertragungsschicht

Präsentationsschicht



                  PHByZT48Y29kZT4KICAgICAgICAgIDxwPjx1PkhhbGxv
                  PC91PjwvcD4gCiAgICAgICAgICA8cD48Yj4gRGFzIGlz
                  dCBUZXh0LCBkZXIgZHVyY2ggZGllIDwvYj4KICAgICAg
                  ICAgIDxlbT5BbndlbmR1bmdzc2NoaWNodDwvZW0+IMO8
                  YmVydHJhZ2VuIHd1cmRlLjwvcD4KICAgICAgPC9jb2Rl
                  PjwvcHJlPg==

↓



                  Hallo
                   Das ist Text, der durch die
                  Anwendungsschicht übertragen wurde.

Anwendungsschicht

Präsentationsschicht

Sitzungsschicht

Transportschicht

Netzwerkschicht

Sicherungsschicht

Bitübertragungsschicht

Sitzungsschicht


              Fortschritt: ||||||||||||| [13/20]

↓


              Fortschritt: |||||||||| [10/20]

↓


              Fortschritt: |||||||||||||||||||| [20/20]

Anwendungsschicht

Präsentationsschicht

Sitzungsschicht

Transportschicht

Netzwerkschicht

Sicherungsschicht

Bitübertragungsschicht

Transportschicht



                  Hallo
                   Das ist Text, der durch die
                  Anwendungsschicht übertragen wurde.

↓



                  Hallo



                  Das ist Text, der durch die Anwendungsschicht übertragen wurde.

Anwendungsschicht

Präsentationsschicht

Sitzungsschicht

Transportschicht

Netzwerkschicht

Sicherungsschicht

Bitübertragungsschicht

Netzwerkschicht

↓↑

Sicherungsschicht

Beispielnetzwerk

Anwendungsschicht

Präsentationsschicht

Sitzungsschicht

Transportschicht

Netzwerkschicht

Sicherungsschicht

Bitübertragungsschicht



                  00111100 01110000 00111110 00111100 01110101 00111110 01001000 01100001 01101100 01101100 01101111 00111100 00101111 01110101 00111110 00111100 00101111 01110000 00111110 00100000 00001010 00100000 00100000 00100000 00100000 00100000 00100000 00100000 00100000 00111100 01110000 00111110 00111100 01100010 00111110 00100000 01000100 01100001 01110011 00100000 01101001 01110011 01110100 00100000 01010100 01100101 01111000 01110100 00101100 00100000 01100100 01100101 01110010 00100000 01100100 01110101 01110010 01100011 01101000 00100000 01100100 01101001 01100101 00100000 00111100 00101111 01100010 00111110 00001010 00100000 00100000 00100000 00100000 00100000 00100000 00100000 00100000 00111100 01100101 01101101 00111110 01000001 01101110 01110111 01100101 01101110 01100100 01110101 01101110 01100111 01110011 01110011 01100011 01101000 01101001 01100011 01101000 01110100 00111100 00101111 01100101 01101101 00111110 00100000 11000011 10111100 01100010 01100101 01110010 01110100 01110010 01100001 01100111 01100101 01101110 00100000 01110111 01110101 01110010 01100100 01100101 00101110 00111100 00101111 01110000 00111110

↓



                  PHByZT48Y29kZT4KICAgICAgICAgIDxwPjx1PkhhbGxv
                  PC91PjwvcD4gCiAgICAgICAgICA8cD48Yj4gRGFzIGlz
                  dCBUZXh0LCBkZXIgZHVyY2ggZGllIDwvYj4KICAgICAg
                  ICAgIDxlbT5BbndlbmR1bmdzc2NoaWNodDwvZW0+IMO8
                  YmVydHJhZ2VuIHd1cmRlLjwvcD4KICAgICAgPC9jb2Rl
                  PjwvcHJlPg==

Wireshark

Wireshark ist ein "network packet analyzer"

↓

Es erlaubt, den Netzwerkverkehr aufzunehmen und detailreich darzustellen

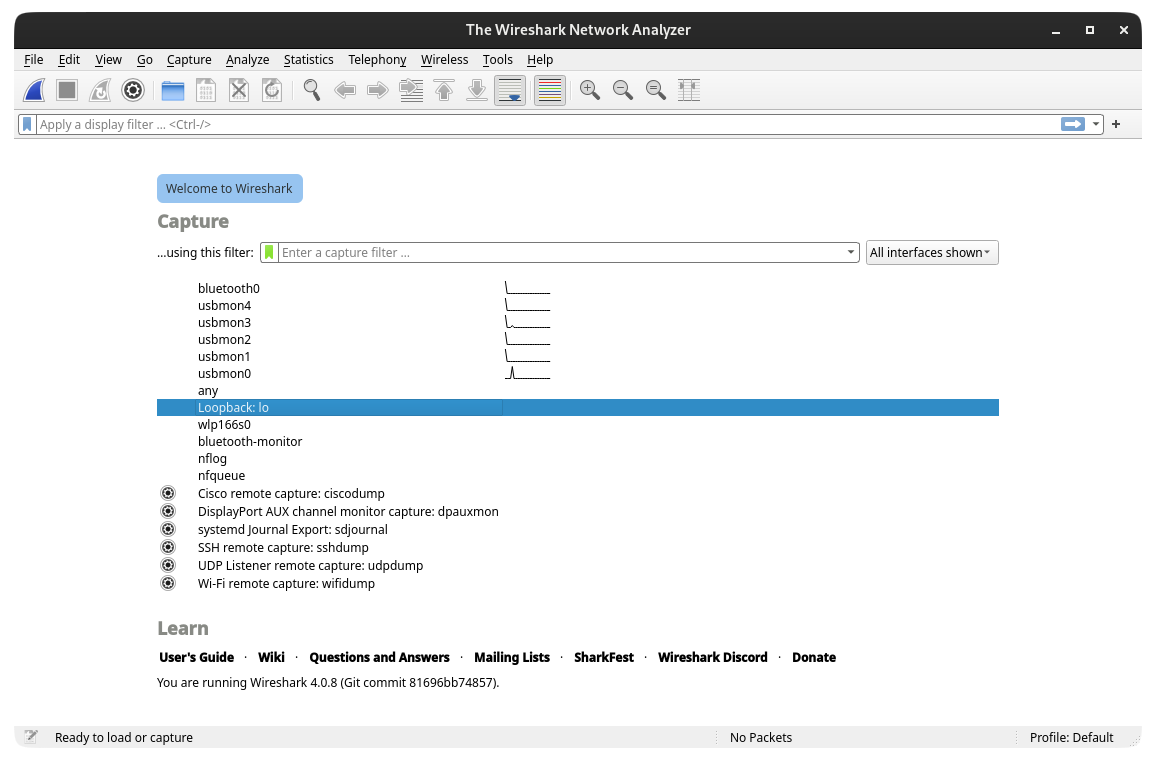

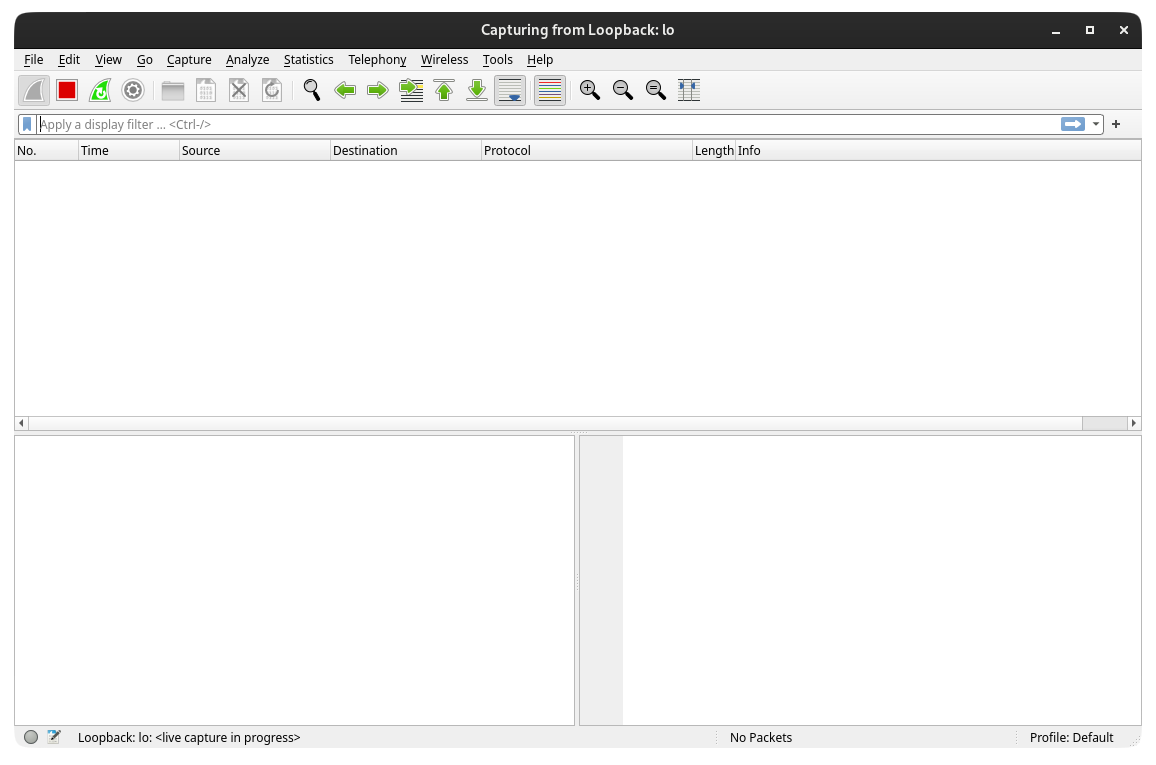

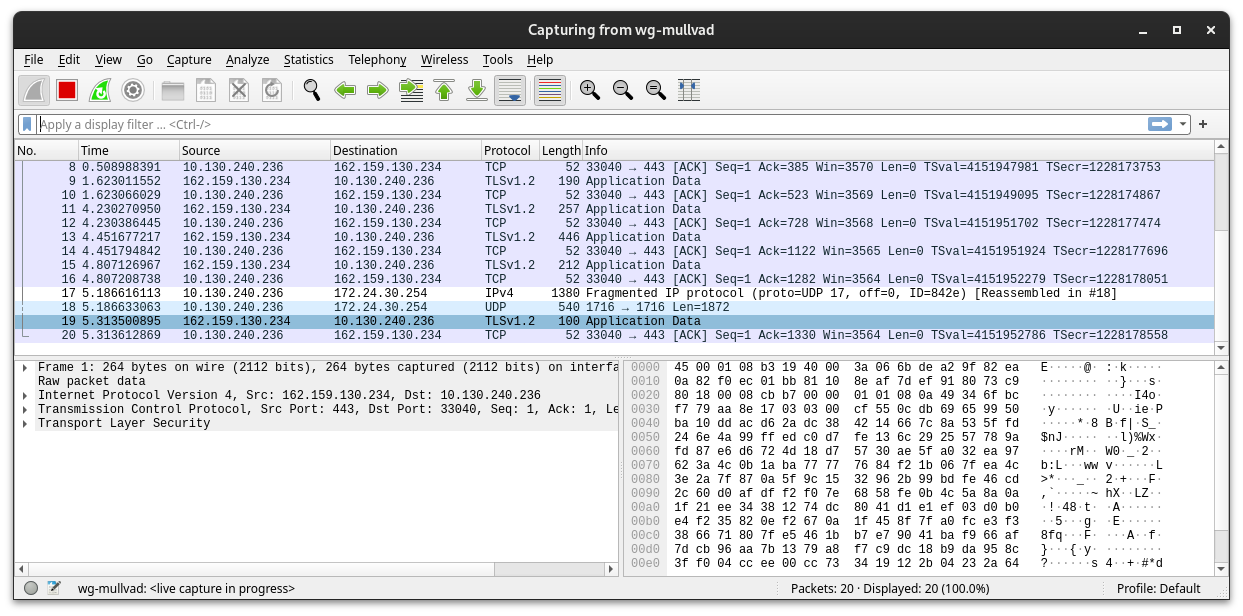

Benutzeroberfläche

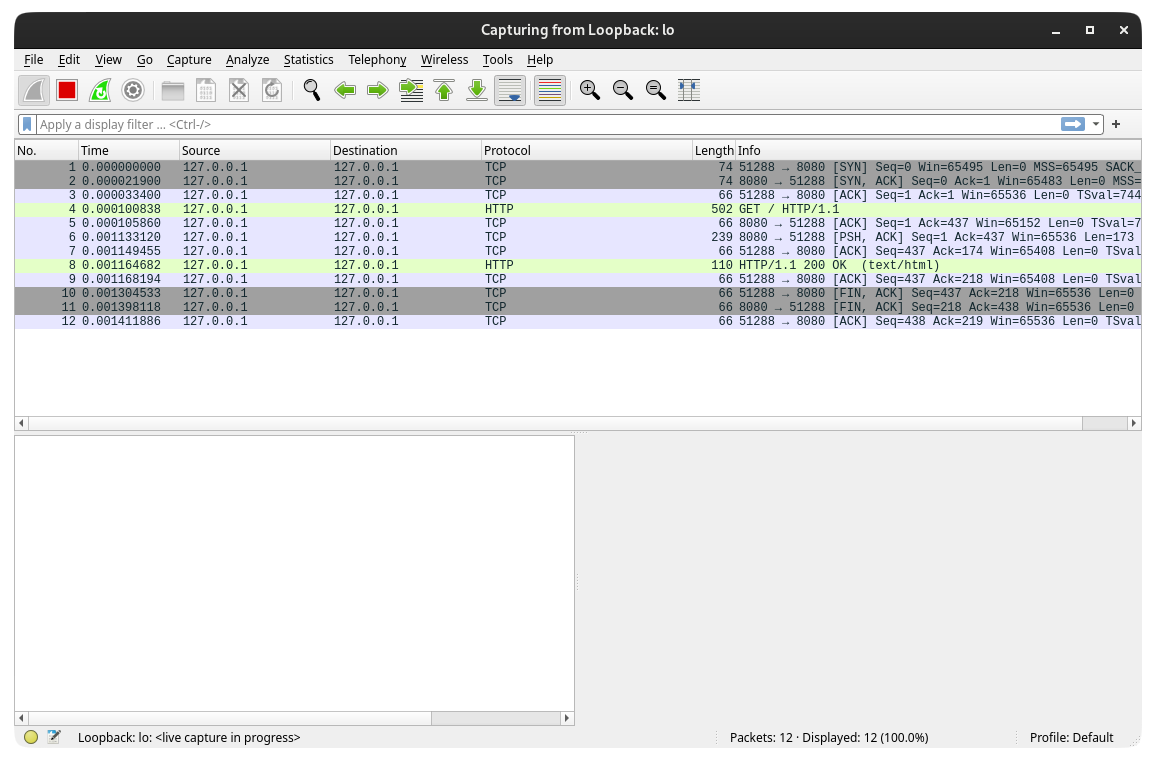

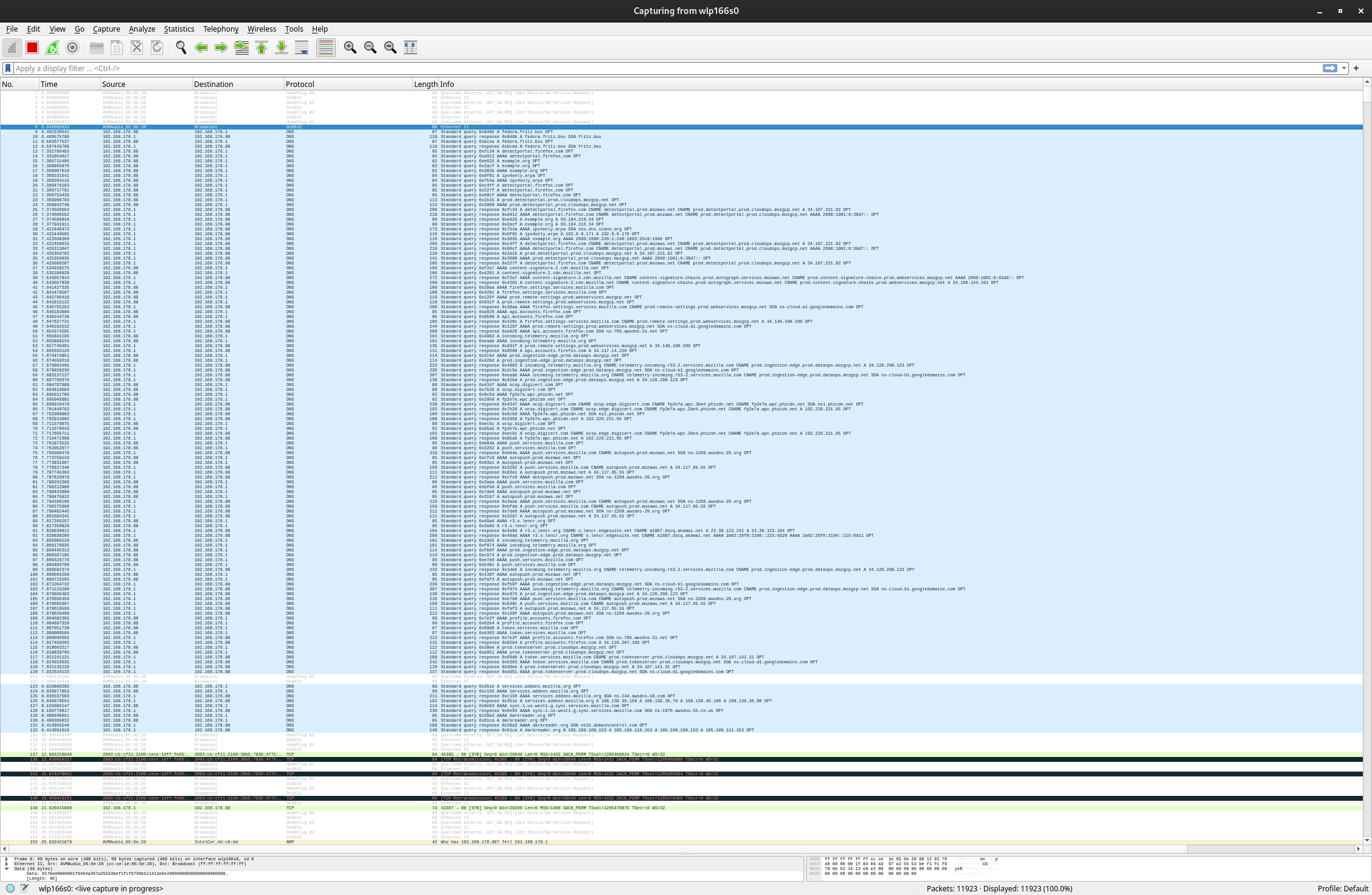

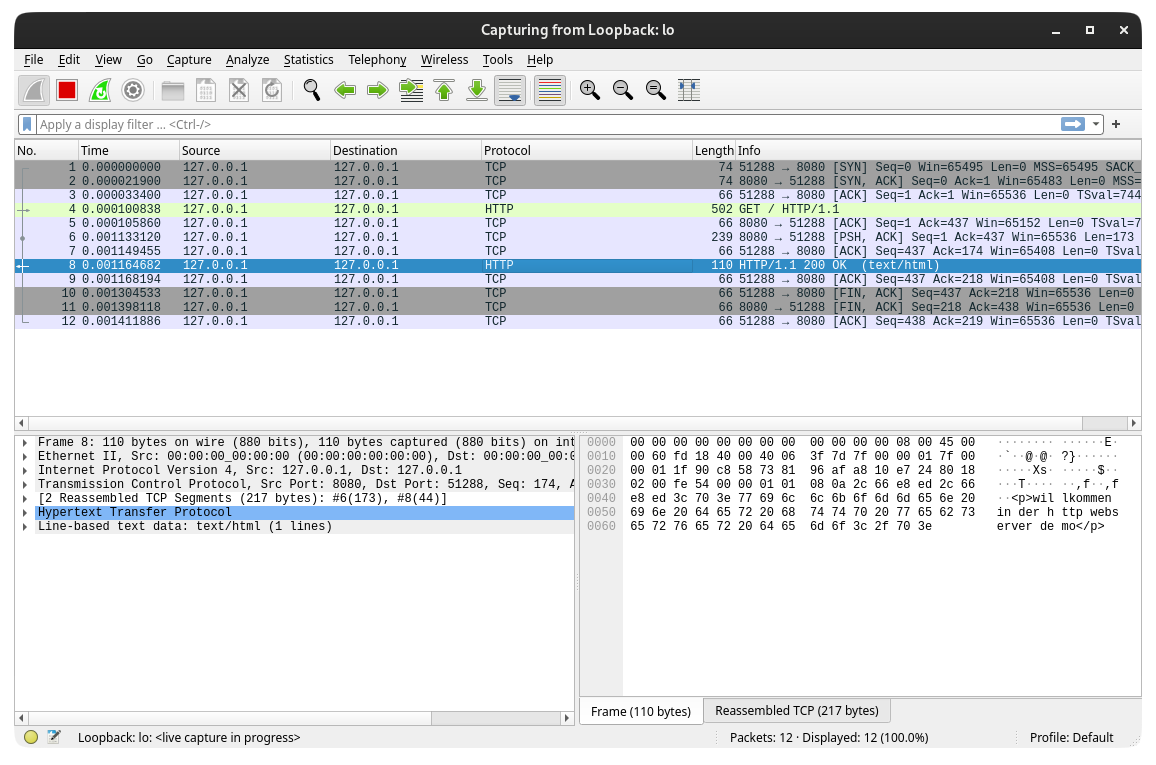

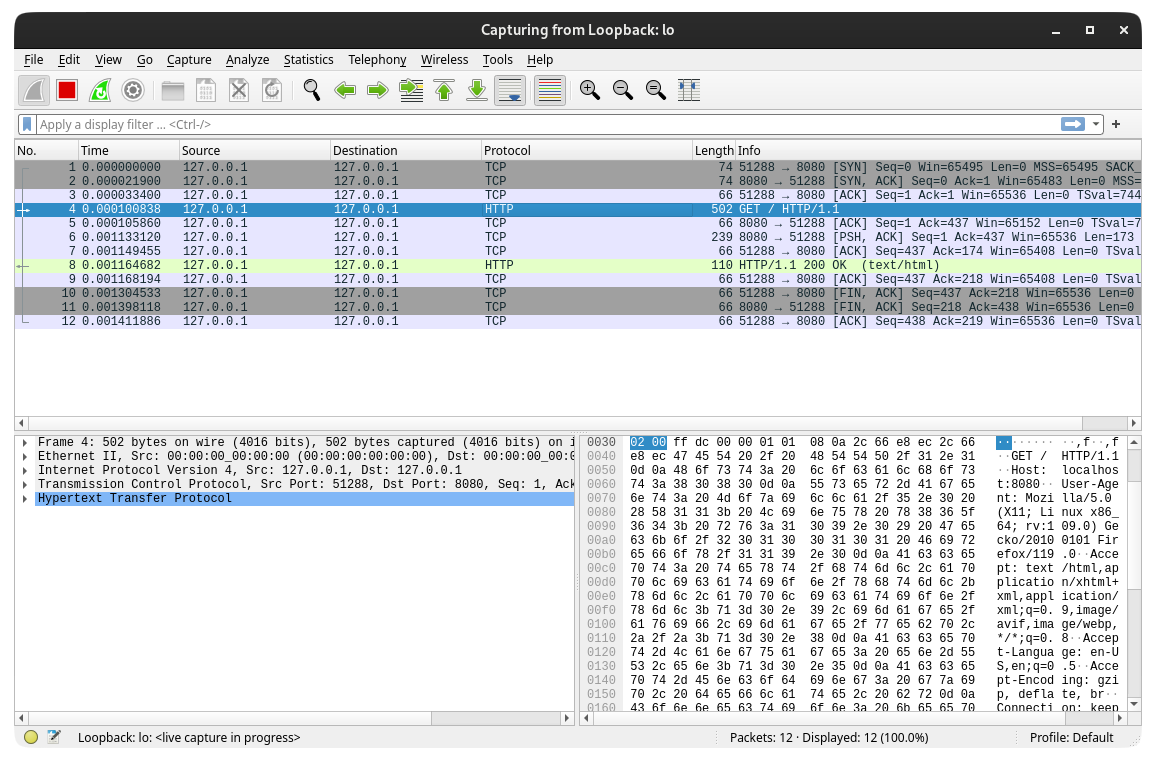

Analyse

Beispiel

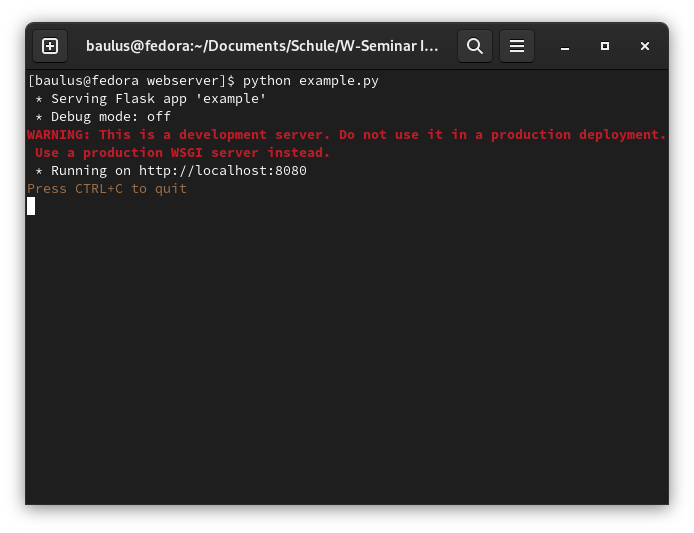

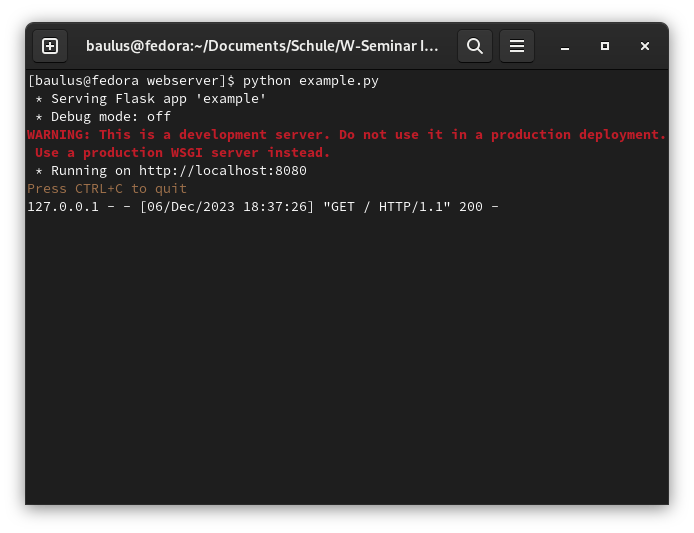

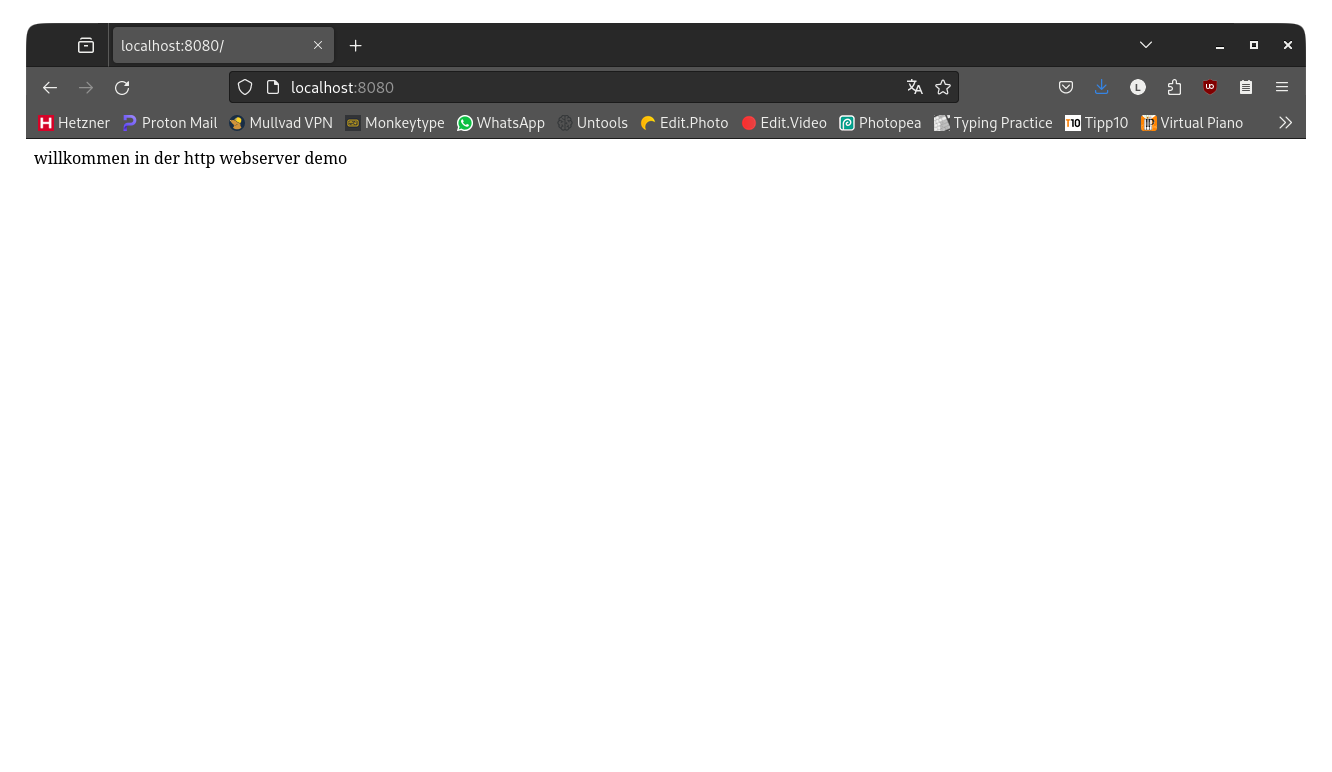

Programmierung eines Webservers


from flask import Flask
import os
from datetime import datetime

hostName = "localhost"
serverPort = 8080

app = Flask(__name__)



@app.route('/')

def index():
    return 'willkommen in der http webserver demo'

@app.route('/time')

def time():
    now = datetime.now()
    current_time = now.strftime("%H:%M:%S")
    return f'Jetzige Zeit: {current_time}'


if __name__ == '__main__':
    app.run(host=hostName, port=serverPort)
